ARTL ( ALAT RUMAH TANGGA LISTRIK ) Pada Rice Cooker








TUGAS KELOMPOK

ALAT RUMAH TANGGA LISTRK (ARTL)
RICE COOKER





OLEH:
KELOMPOK RICE COOCKER
ARIATMAN/082504043
ADI PRASETYA/082504008
AHMAD/082504034


JURUSAN PENDIDIKAN TEKNIK ELEKTRO
FAKULTAS TEKNIK
UNIVERSITAS NEGERI MAKASSAR
2010







BAB I
PENDAHULUAN
Rice cooker adalah alat yang digunakan dalam rumah tangga yang proses kerjanya senantiasa memerlukan sumber listrik terstandar, yang bertujuan untuk menanak nasi, mengukus, bisa juga memasak sayur, dll
Rice cooker tersebut sangat efesien digunakan dari pada menanak nasi menggunakan kompor karena kalau menggunakan kompor, terlalu banyak waktu yang terbuang untuk menjaga sampai nasi tersebut masak dan kemudian mematikan kompornya.
Sedangkan dengan menggunakan rice cooker, kita tidak usah menunggu sampai nasi tersebut masak karena rice cooker tersebut secara otomatis berhenti memasak jika nasinya sudah masak dan jg secara otomatis nasi tersebut dihangatkan.
Rice cooker ini juga bisa menanak nasi sekaligus mengukus secara bersamaan. Inilah sebabnya mengapa banyak didalam rumah tangga menggunakan rice cooker tersebut karena sangat efesien.





BAB II
RICE COOKER
A.   Gambar
1.      Bagian Luar

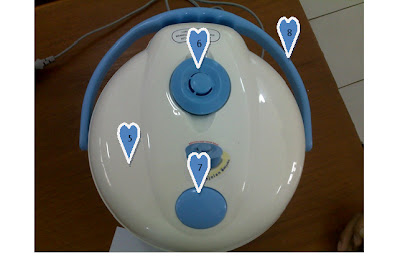

Ket. Gambar: 5. Top cover, 6. magic tonjolan, 7. tombol pembuka top cover,
 8. Handle





























Ket. Gambar : 9. Oven cover, 10. Elemen pemanas, 11. Aluminium Pan,
 12. Pengukus, 13. Measuring cup, 14. Water colector, 15. Spoon


2.      Bagian Dalam







Ket Gambar : 1. PCB LED, 2. Thermistor, 3. Thermostat, 4. Input Elemen Pemanas, 5. Tungkai Lever knob.


A.   Komponen dan Fungsi
a.       Bagian Luar
1.      Body yaitu Badan rice cooker itu sendiri yang berfungsi melindungi bagian dalam rice cooker, dimana bagian body tersebut terbuat dari plat baja tipis yang berbentuk priuk.
2.      Magik warmer light yaitu lampu tanda menghangatkan, dimana berfungsi sebagai tanda bahwa nasi sedang dihangatkan.
3.      Cooking light yaitu lampu tanda memasak, dimana berfungsi sebagai tanda bahwa alat ini sedang memasak.
4.      Lever knob yaitu pengungkit tombol (tombol tekan), dimana berfungsi mengubah dari posisi menghangatkan ke posisi memasak atau sebalikya.
5.      Top cover yaitu penutup atas, yang berfungsi untuk melindungi bagian dalam rice cooker dari kotoran atau semacamnya agar tidak masuk.
6.      Magic tonjolan berfungsi sebagai tempat keluarnya uap saat memasak.
7.      Tombol membuka top cover
8.      Handle yaitu pegangan atau tangkai, berfungsi untuk memudahkan pemindahan rice cooker ke tempat yang sesuai keinginan.
9.      Oven cover yaitu tungku penutup, berfungsi melindungi penutup dari uap yang keluar.
10.  Elemen pemanas, terbuat dari besi campuran berbentuk cakram. Wadah elemen ini diletakkan pada bagian dasar dalam badan rice cooker. Fungsi tempat terjadinya panas.
11.  Aluminium pan yaitu panci aluminium, berfungsi sebagai tempat penyimpanan yang akan dimasak sekaligus terdapat takaran maksimum yang akan dimasak.
12.  Pengukus berfungsi untuk mengukus kue dan sebagainya.
13.  Measuring cup yaitu cangkir pengukur, berfungsi takaran beras yang akan dimasak.
14.  Water collector yaitu konektor air yang berfungsi sebagai tempat penampungan sisa-sisa air uap tersebut.
15.  Spoon yaitu sendok.



b.      Bagian Dalam
1.      PCB atau rangkaian dari magic warmer light dan cooking light yang dimana terdapat 2 buah lampu LED.
2.      Termistor , dimana berfungsi untuk sebagai sensor suhu ( resistor peraba suhu).
3.      Thermostat sebagai pengontrol panas
4.      Input elemen pemanas. Sebagai input masuknya arus listrik sehingga bisa menghasilkan panas, dimana jumlah resistansinya adalah 220 ohm.
5.      Tungkai  lever knob, menghubungkan antara lever knob dengan elemen pemanas.

B.   Rangkaian Kelistrikan






Keterangan Gambar 15:
S1 = Saklar kunci berpegas penghubung untuk beban ‘warm’;
S2 = Saklar bimetal, penghubung beban untuk ‘cooker’
R1 = Tahanan kawat lilit 220 ohm
L    = Elemen beban 120Ω/350W
R2 = Resistor 68 KΩ, pembatas arus LED (D2) sebagai indikator ‘cooker’;
D1 = Dioda pengaman LED D2.
R3 = 68 KΩ, pembatas arus LED (D4) sebagai indikator ‘warm’;
D3 = Dioda pengaman LED D4.


Prinsip kerja;
Jika saklar 1 ditekan (terbuka) maka secara otomatis saklar 2 menutup sehingga arus mengalir ke L kemudian ke  R2, D1, dan D2 (cooking light menyala), Dalam artian proses memasak sedang berlangsung. Dan ketika suhunya terlalu tinggi, dalam artian bahan yang dimasak sudah matang secara otomatis thermistor merespon sehingga secara otomatis juga saklar 2 membuka dan saklar 1 menutup dan kemudian arus listrik mengalir melalui R1 atau thermostat yang dimana berfungsi mengatur suhu atau mengatur arus listrik yang masuk karena terdapat Hambatan (R). Kemudian d teruskan ke R3, D3, dan D4 (magik warmer light menyala).
C.   Perawatan dan Perbaikan
Perawatan

Agar rice cooker tetap awet, maka perlu d perhatikan di bawah ini:
1.      Sering membersihkan body dengan kain basah dan bahan yang lembut sehingga rice cooker tampak kelihatan bersih.
2.      Sering mencuci aluminium pan dengan menggunakan karet busa atau sepon. Jangan menggunakan alat pembersih yang kasar, karena bisa merusak lapisan anti lengket.
3.      Melepas oven cover dan membersihkannya agar sisa karbon dari nasi tersebut tdk melengket.

Perbaikan
Biasanya di dalam rice cooker yang terjadi kerusakan adalah pada bagian thermostat, thermistor, dan elemen pemanasnya. Biasanya jika hal tersebut terjadi maka tinggal mengganti komponen yang rusak tersebut karena banyak dijual di toko-toko elektronik. Tapi yang jadi pertimbangan adalah jika elemen pemanas rusak, kalau mau mengganti akan sangat mahal harganya. Sarannya mendingan beli yang baru.


BAB III
PENUTUP
Kesimpulan:
Ø  Rice cooker adalah alat yang digunakan dalam rumah tangga yang proses kerjanya senantiasa memerlukan sumber listrik terstandar, yang bertujuan untuk menanak nasi, mengukus, bisa juga memasak sayur, dll
Ø  Rice cooker ini juga bisa menanak nasi sekaligus mengukus secara bersamaan. Inilah sebabnya mengapa banyak didalam rumah tangga menggunakan rice cooker tersebut karena sangat efesien

Saran :

Ø  Mahasiswa di harapkan mampu mengetahui bagian-bagian rice cooker dan fungsinya
Ø  Mahasiswa diharapkan mampu melakukan perawatan dan perbaikan terhadap rice cooker


DAFTAR PUSTAKA
Ø Ruslan, M.Pd, Drs.2007. Alat Rumah Tangga listrik. Makassar: Elektro
Ø www.google.com/ARTL Rice cooker
